| 是否进口：否 | 加工定制：是 | 品牌：胜利龙 |
| 型号：VL1710-10000A |
一、概述
本装置可用于类似继电器、熔断器、开关等元器件阶梯电流工作、过载、过流冲击等试验，由触摸屏完成对各项参数的设置和测量。电源输出端连接被测产品，输出电流由低电流升至高电流后降至低电流的过程为一周期，高低电流可以有多个阶梯。可设置高低电流阶梯的数量。输出电压、电流由触摸屏设置和控制调节。输出电流可程控，在触摸屏上设置电流的输出波形。分别可设置：输出电流值、维持时间、上升时间、下降时间、周期数、重复试验周期等。配有一般继电器线圈工作电源，可程控通断。
二、主要技术指标
本电源为程控线性直流稳压稳流电源，具有控制精密、响应速度快、低纹波、高稳定性、对电网干扰小等特点。该电源输出调整部分采用大功率器件，设计功率余量大，耐大电流冲击性能优越、不怕短路、工作可靠性高、稳定性好。具有恒压恒流输出功能，且输出电压电流可以从0到值连续调节，在恒压模式下可以设置输出电流，在恒流模式下可以设置输出电压，且可以相互转换。
保护功能齐全，具有过流、过压、过温保护功能；恒压输出模式下，当超过恒压输出时，断开输入；恒流输出模式下，当超过恒流输出时，输出电压下降，输出电流不变；超过设定的过流保护值，断开输入；可短路工作；机内温度超过设定温度后，断开功率部分的输入。
具有程控功能，由触摸屏对测试参数设置和控制。
1、输 入： 380V±10%，50Hz±10%,三相四线
2、输 出： 电压： 0-10V DC 可调,可设置
电流： 0-10000A 可调,可设置，可程控。
3、恒流精度： ≤ 0.1% （按额定值计算，下同）
4、设置精度： ≤ 0.1%
5、触摸屏功能：（如附图）
1）、输出电压、电流由触摸屏设置和控制调节。
2）、输出电流可程控，在触摸屏上设置电流的输出阶梯波形。分别可设置：输出电流值、维持时间、变化时间、周期数、间隔时间、重复试验次数等。
3）、输出电流可分50个阶梯：I0-I1-I2-I3-I4...I50，每个阶梯的电流值均可在0-10000A内任意设置。
4）、每个电流维持时间设置：在0-99999.99s内任意设置。
5）、两个电流之间变化时间设置：在0-999999ms内任意设置。
6）、阶梯周期数设置：1-999999次
7）、多周期间隔重复试验：在设置周期次数后，可设置重复这样的周期次数试验。重复次数和间隔时间可设置：
重复试验次数：0-999999次。
间隔时间：在0-999999S内任意设置。
8）、输出电压显示：精度误差：±1%+2个字；显示格式(0.0- 10.000V)
电流显示：精度误差：±1%+2个字；显示格式(0- 10000A)
7、电流控制响应时间：≤5mS （可通过触摸屏设置输出电流阶梯波形，电流上升沿最快可设置为1mS，实际电流上升时间最快可≤5mS ）
8、工作方式：输出电流≤5000A可以连续工作，5000-10000A可以短时间脉冲输出，脉冲宽度≤5S-0.5S
9、保护功能：有过流、过压、过温保护。短路保护自恢复。
10、安全性能：绝缘电阻（输入-地）：≥10M?（1000DC）
介电强度（输入-地）：AC1500V,50mA/1min
11、环境条件：操作环境：温度： -10℃～40℃；湿度：10％～85％ RH
储存环境：温度：-20℃～55℃；湿度：10％～85％ RH
环境海拔：2000m
12、散热方式：强制风冷。
13、设备尺寸：2200×900×1900 mm(L×W×H)
14、 重 量：约1100KG
15、安装环境：输入功率大于150KVA，通风良好。
三、工作原理
主电路采用“悬浮放大”和“预稳”等设计方案，使电路调压范围宽、精度高、能保持长期稳定可靠工作。预稳换档电路是根据输出电压需要进行调整的，既***调整管长期***工作，又提高了整机效率。
调整电路为串联线性调整。由电压（电流）比较放大器的输出控制，使输出电压（电流）恒定。
当恒压工作时，电压比较放大器对调整管处于优先控制状态。当输出电压，由于输入电压或负载的变化而使其偏离原来的电压值时，变化了的电压量，经取样电路，送入比较放大器的反相输入端，与同相输入端设定的基准电压进行比较放大后，经与门，去控制调整管，使其输出电压趋于原来的数值，从而达到稳压目的。
电路恒流工作时，电流比较放大器处于优先控制，控制过程和恒压工作时完全相同。
电路工作状态，可自动转换，当负载超过额定值，或输出短路时，电路失去稳压作用，自动转到稳流状态，若负载轻到额定值时，或是开路，电路又自动转到稳压状态。
本电路工作在稳压状态时，稳流部分即为限流保护电路；电路工作在稳流状态时，稳压部分又起到限压作用，相互保护，可为理想设计。

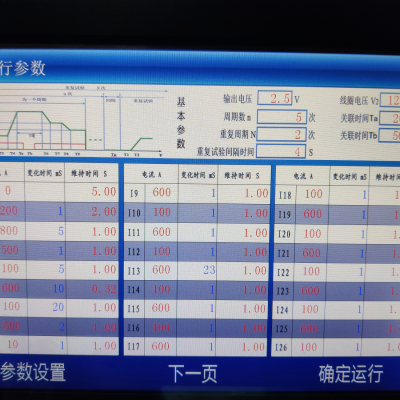

触摸屏控制
